电磁流量计安装投运后，必须保证测量管在任何时刻必须完全注满介质，电磁流量计不能在不满管或空管的情况下正常地工作。并且在安装的时候必须要注意电磁流量计准确测量对安装环境的要求，本文全面总结电磁流量计在各种环境中安装注意事项。

流动方向                    流动的正方向应与传感器上的箭头所指的方向一致。

前置工艺管段长度  入口直线管道最少5×DN长，有条件的情况建议10×DN长，出口管道最少3×DN长度，从电极轴线开始测量。

         改善涡流与流场畸变的影响：增加入口与出口直管段的长度或安装整流器。在流量计上游侧，若有阀门、弯头、三通水泵等干扰流件，前置直管段应大于10×DN。通常，不需要零设定。但为了检验，在完全注满介质测量管中，应可能建立零流速，所以，在流量计的下游应安装截止阀。

测量不同的液体的混合

传感器应安装在混和点的下游至少30×DN处，否则流量计的输出信号可能不稳定。

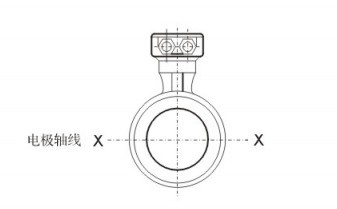

传感器可以水平或垂直安装水平安装时，电极的轴线必须大致在水平方向上。如下图所示

 留有足够空间  由于传感器的法兰与外壳之间的距离有限，连接螺栓应从管道侧穿入。所以，要求与传感器连接的管道法兰处有足够的空间。

 震动                  若管道系统有较强的震动，要求在传感器二侧上加支撑。

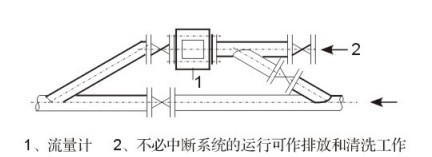

 重污染液体        若被测介质是严重污染液体或容易在管道上结垢的液体，最好把传感器安装在旁通管上，便有清洗。如图所示

 聚四氟乙烯（PTFE）衬里     聚四氟乙烯在压力下会变形，在安装时，法兰连接螺钉应均匀拧紧，如果用力不均匀，聚四氟乙烯管的翻边易压坏。因此，安装时最好用力矩扳手均匀地拧紧连接螺栓。

传感器接地

        传感器产生的流量信号非常小，在满量程时也只有几个毫伏，所以传感器接地良好。电磁流量计的接地要求有两个方面：

• 从电磁流量计的作用原理和流量感应信号电流的回路来分析，传感器和转换器的接地端必须与被测介质同电位。
• 接地。以大地为零电位，减少外界干扰。一般情况下，工艺管道都是金属管，本身都是接地的，这点要求很容易满足。但是在外界电磁场干扰较大情况下，电磁流量计应另行设置接地装置，接地线采用总截面大于4mm²  的多股铜线，传感器的接地线绝不能接在电机或其它设备的公共底线上，以避免漏电流的影响。接地电阻应小于10Ω.

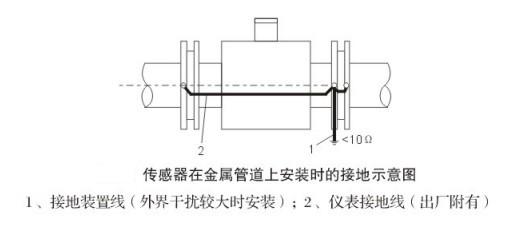

 A 传感器在金属管道上安装（金属管道内壁没有绝缘涂层）,按下图接地。

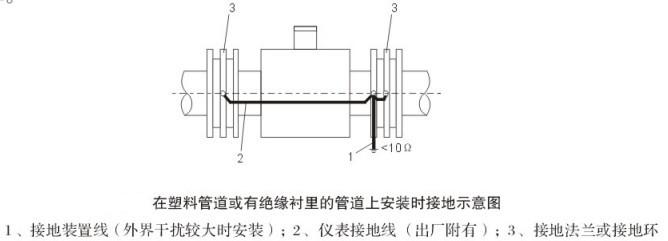

B  传感器在塑料管道上或在有绝缘衬里的管道上安装，传感器的两端应安装接地环、或接地法兰、或带有接地电极的短管，按下图接地。使管内流动的被测介质与大地短路，具有零电位，否则，电磁流量计无法正常工作。

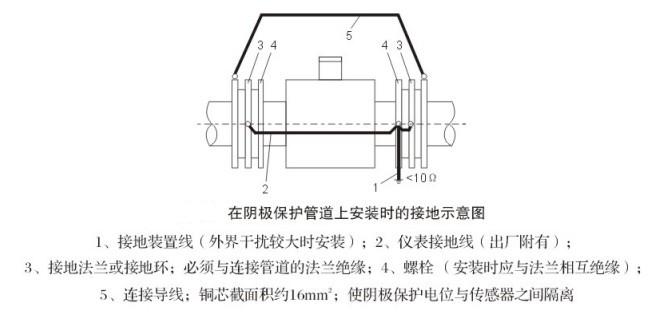

 C  传感器在阴极保护管道上安装时，必须在传感器的两端仔细安装接地环（或接地法兰），见下图。因为有阴极保护的管道和地之间有一定的电位差，因此被测介质有很高的共模接地电位。所以传感器必须使用接地环，否则电磁流量计无法正常工作。

注意：

• 接地环要装在传感器的两侧端面上，它们必须与连接管道的法兰绝缘，通过接地线（2）与传感器接地环相连，接地环的材质应能耐介质的腐蚀，制造厂提供的标准材料是不锈钢IcrI8Ni9Ti.
• 仪表二侧连接管的法兰应该用截面积为16mm²的铜导线绕过传感器相连，使阴极保护电位与传感器之间隔离。

具有阴极防腐蚀保护的管道，传感器与两侧连接管道之间时绝缘的。安装时要注意下列个点：

对管道法兰绝缘的接地环必须同时安装在流量计的两端。接地环、流量计和测量接地之间必须互相连接。

管道法兰之间必须用铜质电缆（5）互相连接，但必须注意不要连到传感器上去。

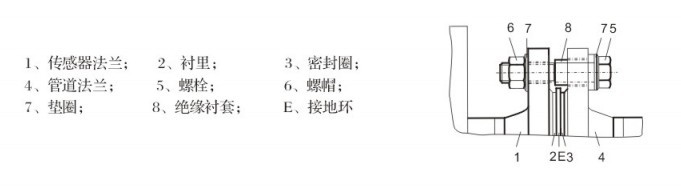

法兰连接螺栓必须绝缘（如下图）。用户不朽使用绝缘材料制造的衬套和垫圈。
