固定一体基本型超声波流量计
关键字:超声波流量计,流量计





前言:不管选择那一款超声波流量计必须满足的第一条件就是液体充满管道,否则测量会不准或无测量。其次需要知道管道的材质、管径大小、壁厚等参数。

特点

 多重显示
    固定一体基本型超声波流量计在测量点即可完成测量,可循环显示累积流量、瞬时流量、流速等参数,二次表可中文显示100余项菜单
传输距离远 组网快捷
高精度测量
    线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%
防护等级高
    固定一体基本型超声波流量计采用全灌胶防水工艺一次表防护等级可达到IP68,可浸入水下2米工作
操作方便
    既可用磁性棒在一次表上浏览参数,还可通过二次表用中文进行参数再设定或显示
测量范围大
    选用不同型号的传感器 , 可实现口径 DN15 ~ DN6000mm 管道流量的测量
    一次表与二次表(或计算机)之间采用RS-485总线通讯,采用普通电缆即可,传输距离可达1000米以上,组网十分方便、快捷。这种传输方式抗干扰能力强,解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。

选择的主机
基本型HQ-TUF-2000B




体积小巧,仅有139×48×34mm
价格最低,只具备流量测量功能
防护等级IP68,采用全灌胶防水工艺
可实现本地测量,二次远传显示及参数设定:组网测量



可选配的二次仪表

壁挂型 HQ-TUF-2000BW
用于挂墙安装
尺寸:178×165×55mm
盘装型 HQ-TUF-2000BS
用于仪表盘安装
开孔尺寸:152×76mm
防爆型 HQ-TUF-2000BD
防爆等级DⅡBT4,用于防爆场合
尺寸:298×298×110mm

可选配的传感器

特  点
基 本 型
外 夹 式 HQ-TUF-2000BNB
  • 安装无需断流,无压力损失
  • 精度优于±1%
  • 安装维修方便,用户可自行安装
  • 价格低,与测量口径无关
  • 适合于工况条件好的环境
插 入 式 HQ-TUF-2000BNC
  • 安装无需断流,无压力损失
  • 精度优于±1%
  • 用户需经培训后,采用专用开孔器才能自行安装
  • 价格较高,与测量口径无关
  • 接收信号良好,运行稳定,可靠
标准管段式 HQ-TUF-2000BNG
  • 安装需断管,断流,无压力损失
  • 精度优于±0.5%
  • 安装维修需断流,用户可自行安装
  • 测量口径越大,价格越高
  • 精度最高,接收信号良好,长期运行稳定可靠

                                                                     基本参数


可选配的传感器
基本型号
测量范围
流体温度
精度
标准外夹式
TS-2(小型)
HQ-TUF-2000BNB1
DN15-100mm
-30℃~90℃
优于 ±1%
TM-1(中型)
HQ-TUF-2000BNB2
DN50-1000mm
TL-1(大型)
HQ-TUF-2000BNB3
DN300-6000mm
高温外夹式
HTS-1(小型)
HQ-TUF-2000BNB4
DN15-100mm
-30℃~160℃
HTM-1(中型)
HQ-TUF-2000BNB5
DN300-1000mm
插 入 式
TC-1(标准插入)
HQ-TUF-2000BNC1
DN80-6000mm
-40℃~160℃
TLC-2(加长插入)
HQ-TUF-2000BNC2
标准管段式
标准管段式
HQ-TUF-2000BNG

DN15-1000mm (详见附录2)

-40℃~160℃
优于 ±0.5%
电  源
   一次表DC8-36V, 二次表AC220V或DC24V
输  入
   无
输  出
   RS-485
通信协议
   METER-BUS协议,MODBUS 协议,富士扩展协议,简易水表协议

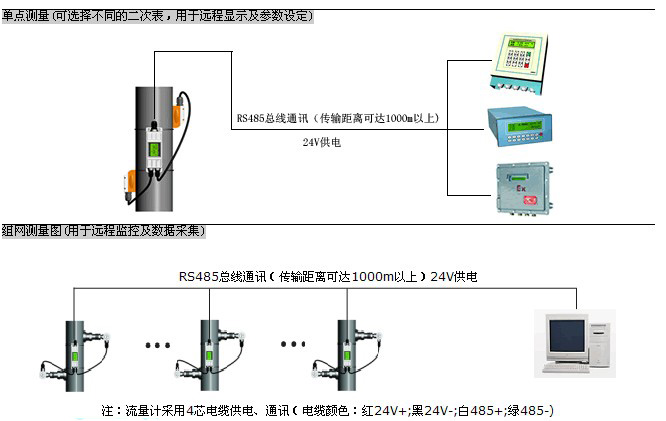

流量计构成图
